設備のリアルタイム監視に
| 主な用途 | 設備の機器の監視、エアや蒸気,ガス漏れの検知、音響情報の変化の検知 |
重要設備を常時監視し、異常検知すると通知します
異常音は異常温度が検知されるより早期の段階で発生します。
設置型超音波ソリューションによって、プロセスや設備の音響情報の変化を可視化し、異常検知、アラームを通知します。
設備の変化のリアルタイム監視
問題発生前に機械的異変を早期に検知することで、不具合が深刻化する前に設備のメンテナンス計画や性能の最適化を行うことができます。
- 24時間365日の予防保全
- エアやガス、蒸気等の漏れの探査
- ベアリング不良（異常音）の早期発見
- 製造ラインでの品質保証
より安全な職場環境
人が立ち入れないような危険な場所でも遠隔モニタリングによりオペレータの安全性を確保します。
- 激しい騒音や、立ち入り禁止エリアの設備を継続的にモニタリング
- オペレータによる介入を最小化
- ひとつのシステムで設備と環境のモニタリングが可能
省エネルギー対策
エアーリークを早期に検知してこれを補修することによって、圧縮エアーのエネルギー消費量を低減し、設備コストを節約します。
不具合のある低効率なシステムでは、多くの無駄なエネルギーを浪費します。
主な特長
- 高精度かつ常時の音響モニタリング
- ひまわり配列の64個のデジタルMEMSマイク
- 可視光カメラ搭載
- リアルタイム処理のためのパワフルなプロセッサ
- 周波数フィルタリング
- dB値と音の強さのマッピング
- イベントトリガー
SV600製品仕様
物理的特性
| 寸法(長さx幅x奥行) | 170 x 170 x 65 mm |
|---|---|
| 重量 | 0.85 kg |
| 通信+電源 | PoE IEEE 802.3af SV600-1 RJ45またはM12 8ピンによる接続; IEEE 802.3 ステータスLED |
システム統合
| イベントトリガ／アラーム | 音圧レベル(dB)および周波数(kHz)レンジの警告レベル設定 |
|---|---|
| イベントアクション | 外部PCへの記録（.csvまたは.txtファイル） |
カメラ
| 可視光カメラ | 固定レンズ |
|---|---|
| ビデオ解像度 | 640 x 480 |
| カメラの視野 | 65°±3° |
| カメラ解像度 | 720p / 30fps |
マイク
| タイプ | MEMS, Digital Bottom Port |
|---|---|
| SNR (A特性, at 1kHz) | 64dB / 94dB SPL at 1kHz |
| 感度 | -26dB FS ±1.5dB at 1kHz, 94dB SPL |
| 音響過負荷ポイント | 120dB SPL at 1kHz、< 10% THD |
一般
| 保護等級 | IP54 |
|---|---|
| 動作温度 | -20°C ～ 50°C |
データフォーマット
| 音声 | .wav (音響確認) |
|---|---|
| 画像 | .jpg, .png |
| ビデオ(V/V+モデル) | .mjpeg, .mp4 |
| データメッセージ | .json |

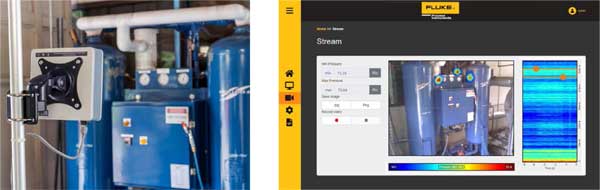

SoundMap™技術
SV600は、強力なSoundMap™技術により検知した音を可視化し、問題箇所を素早く特定、数値を迅速に確認することができます。これによって、設備における製品品質または不具合箇所をより詳しく把握することができるとともに、コンプレッサーやポンプ、パイプ、コンベヤなどの変化を迅速に検知することができます。
24時間365日常時稼働する遠隔モニタリングに加えて、設置型超音波カメラソリューションは工場システムへのシームレスな統合が可能となっており、ユーザ設定可能なアラーム機能によって、設備内のアクセスしずらい場所でもその異音を即座に知らせます。
早期警告システムとして使用することで、設備での機器を継続的に監視し、性能の最適化、予防的メンテナンスの実行、問題発生前にベアリングの磨耗等の機械的異変の検知が可能となり、お客様のプロセスのダウンタイムを防ぎます。
製品カタログ
Fluke超音波カメラ：SV600の製品カタログにつきましては、「お問い合わせフォーム」よりご遠慮なくお問い合わせください。
Boston Dynamics「Spot®」への搭載
遠隔地や危険な場所の検査を自動化

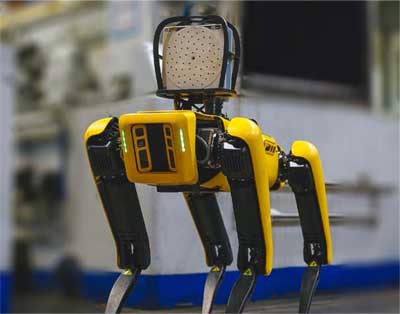

SV600は、Boston Dynamicsの4足歩行ロボット「Spot®」に搭載することができます。
「Spot®」は、階段の昇り降りや段差の乗り越え、不整地などでも機敏に動けるロボットです。
この「Spot®」にSV600を搭載することで、危険性が高い環境や人間が入りにくい場所などの監視や遠隔操作による状況認識を可能にします。
「Spot®」への取り付け用フレームと接続ケーブルをオプションとして準備しています。
