| 測定 | ポイント測定、光ファイバー式 |
|---|---|
| 測定温度範囲 | 250°C～3000°C |
| 主な用途 | 溶鋼、線材圧延、焼入れ、溶融炉、容器・瓶 |
過酷な動作環境での温度検出に最適な光ファイバー式放射温度計
光ファイバー式赤外線放射温度計Modline 6は、鉄鋼や鋳造、金属の熱処理などに求められる厳しい用途に耐えるよう設計されています。
高度な信号処理とバックグランド反射エネルギー補正機能を搭載し、過酷な動作環境用に設計された単色/2色式光ファイバーの赤外線(IR)デバイスです。
Modline 6の特長
- 頑丈な光ファイバー式測定システム
- リモートでのセンサープログラムのためのRS-485通信
- センサーの設定と温度表示に明るいLEDディスプレイを採用
- 2色式またはレシオ式で動作する多様なシリーズ
- 光ファイバー式以外ではアクセスできない過酷な産業環境での測定
- 315℃の定格のファイバーケーブル
- アナログとデジタルの同時出力
光ファイバー式赤外線温度計 Modline 6の概要

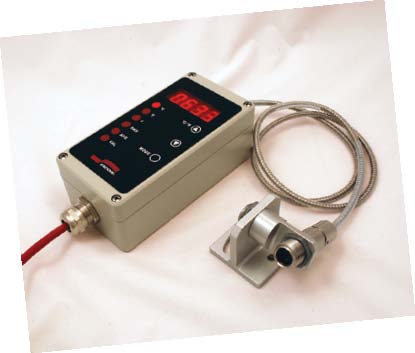

光ファイバー式赤外線温度計Modline 6は、頑丈な光ファイバケーブルと再結像レンズで構成されており、ユニットは、検出器、電子処理、明るいLEDのユーザーインターフェイス/ディスプレイ、外部接続用端子を含む電子機器の筐体に接続されています。
また、0℃から60℃の範囲の動作周囲温度にわたって高精度を維持します。
固定焦点の再結像レンズは、小さなステンレス鋼の円筒状ハウジングとレンズユニットで構成されています。
再結像レンズは、レンズの汚れを防ぐために空気パージアクセサリーに対応し、光ファイバケーブルは金属製の外装で保護されています。
高温を検出するヘッド/ケーブルオプションは、315℃までの範囲に温度を拡張することができます。
また、750℃から1675℃のガラス温度を測定するため特別に設計された62-1610センサーは、溶融炉、精製機、熱交換器、前炉の温度の測定を可能にします。
製品仕様
性能
| 62シリーズ | 6Gシリーズ | 6Rシリーズ （レシオ式） | |
|---|---|---|---|
| 測定範囲 | 475-3000°C / 752-5432°F | 250-1700°C / 482-3092°F | 500-2500°C./ 932-4532°F |
| 検出波長 | 1.0μm (Si detector) | 1.6μm (InGaAs detector) | 1.0μm (Si detector) |
| 精度 | ±(0.3% Tmeas +2°C); Tmeas in °C ± 3°C for 62-1610 | ±(0.3% Tmeas +2°C); Tmeas in °C | ±(0.3% Tmeas +2°C); Tmeas in °C (減衰なし) up to 95% attenuation； ± (1% Tmeas +2°C) 6R-1120,6R-1540 ± (1.3% Tmeas +2°C) 6R-2565 |
| 応答時間 | 10 ms | 10 ms | 10 ms |
| 放射率 | 0.10–1.00 in .01 increments (single color mode) | 0.10–1.00 in .01 increments | 0.10–1.00 in .01 increments (Single Color Mode) |
| 再現性 | ±1°C | ±1°C | ±1°C |
| 信号処理 | Peak Hold, Valley Hold, Averaging (all models) | Peak Hold, Valley Hold, Averaging (all models) | Peak Hold, Averaging (all models) |
| 温度分解能 | ±0.05°C (±0.1°F) | ±0.05°C (±0.1°F) | ±1°C (±2°F) |
| 主なアプリケーション | 高温プロセス： 金属鍛造、焼鈍、鋳造、白熱プロセス | 中高温プロセス： 鉄と非鉄金属の処理 | 困難な高温プロセス： 溶融金属、細いワイヤ、小型ロッド、真空炉と窯 |
出力
| 項目 | 値 |
|---|---|
| アナログ出力 (scalable) | 0/4–20 mA |
| デジタル出力 | RS-485, 2 wire/4 wire, networkable to 32 sensors |
| リレー出力 | Contacts max. 48 V, 300 mA, response time< 2 msec, (software programmable) |
| 所要電力 | 24 VDC, 500 mA, ±20% Compliance CE low voltage directive; EN 61326 |
物理／環境仕様
| 項目 | 値 |
|---|---|
| 対応規格 | NEMA 4, IEC 529, IP65（高温光ファイバーケーブルのオプションには非適用） |
| 重量 | |
| 電子筐体 | 0.75 kg (27 oz) |
| 再結像レンズ | 0.10 kg (3 oz) |
| 湿潤性 | 10 ー 95% 非結露 |
| 振動 | （電子筐体）MIL-STD-810D IEC 68-2-6 |
| 衝撃 | （電子筐体）MIL-STD-810D IEC 68-2-27 |
製品準拠
| 項目 | 値 |
|---|---|
| EMC | EN61326-1 |
| 安全規格 | EN61010-1 |
動作周囲温度
| 項目 | 値 |
|---|---|
| 電子筐体 | 0 to 60°C (32 to 140°F) -20 to 70°C (-4 to 158°F) Storage Temperature |
| 光ファイバーケーブルと再結像レンズ | 0° to 200°C (32° to 392°F) 標準温度定格 0° to 315°C (32° to 600°F) 高温オプション |
| 光ファイバーケーブルの保護 | 定格 200°C; ステンレス鋼の外装; バイトンコーティング, ゴム脚, NEMA-4（高温ケーブルでは未利用） ファイバーケーブルを保護するための導管の提供 |
アクセサリー
Modline 6センサーのハードウェアアクセサリーは、インストールとメンテナンスを簡素化するために設計され、より大きくオペレーターの安全性を有効にし、過酷な環境で動作させながら、センサーの精度と保護を保証しています。
 | MB-6 調整可能なマウントブラケット Modline 6 再結像レンズ用調整可能なマウントブラケット |
 | AP-6 エアパージカラー エアパージカラーとステンレス鋼サイティングチューブ 長さ152mm、直径25mm |
| RA-6 | 直角ミラー |
| AL-6 | 光ファイバー前部用目標灯（バッテリー駆動） |
| PW-6 | ステンレス製ベゼルに取り付けられるサファイア保護ウィンドウ |
| EE3-6 | 過酷な環境用 エアナイフパージとサファイア保護ウィンドウ、3m 空気/保護ホースの付いた高温光ファイバーハウジング 周囲温度<= 450ºC (842ºF) |
| EE6-6 | 過酷な環境用 エアナイフパージとサファイア保護ウィンドウ、6m 空気/保護ホースの付いた高温光ファイバーハウジング 周囲温度<= 450ºC (842ºF) |
| POI-6 | 電源 (24VDC, 110/220VAC input )とNEMA-4 (IP65)筐体に取り付けられた端子盤 |
| PS-6 | 24 VDC 1.1 Aスイッチング電源 (110/220VAC input) |
| TSP-6 | 予備端子盤 |
| TSPE-6 | NEMA-4筐体の予備端子盤 |
| TSIC-6 | DB25－端子台 インターフェイス交換器 シリアルインターフェイスと端子台の直接配線を推奨 |
| PS4851-6 | 110VACパワーアダプタ付 XXX485CVT |
| PS4852-6 | 220VACパワーアダプタ付 XXX485CVT |
| 485-6 | DB25－DB25 インターフェイス交換機 |
| USB-6 | USB－シリアルCOMポート交換機 |
【Modline 6】は製造終了となりました。
後継機種は、Endurance(光ファイバーモデル) です。
